Podsvícení předních dveří Škoda Fabia I

Tapacirungy som vzal domov a nachystal pracovny stol, vrtacku, suciastky...

Pre spodne podsvietenie som pouzil 4x vysokosvietiva biela LED 3mm + 1x rezistor 47ohm (pozor treba zratat podla prudu diod, uvazoval som 13V = 4x3 +1, 20mA), zapojene vsetko do serie. Pre cervene svetlo na hranu je to 5x cervena led (obycajna so zvysenou svietivostou), rezistor tusim rovnaky... Obe tieto "vetvy" su spolu paralene pripojene na konektor, na ktorom je tiez paralelne pripojeny aj ochranny transil (BZW06 13B). Vsetko je izolovane teplom zmrstitelnymi buzirkami, izolacnou paskou a silikonom. Inak nezabudnite na spravnu polaritu diod aj kabelaze...

Pozor, na niektorych obrazkoch je "opacne" pripojeny koncovy konektor, vsimol som si to az potom a vymenil. Na svetlach v tapacirungu je spravne ten kus, ktory ma volne pristupne konce - "samec". A ku konektoru pre standardne dverne svetlo je paralelne pripojeny protikus - "samica" (preto, aby obvod pri rozpojeni nemohol skratovat dotykom o karoseriu).

1) najprv rozvrhnut pozadovane rozostupy diod a navrtat otvory

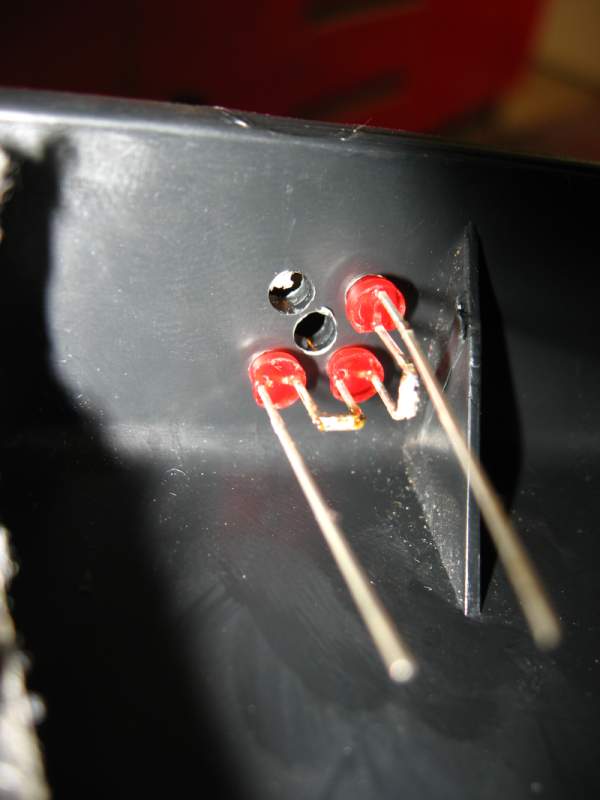

2) na hrane je to 5 dier (tiez tu vidno tu plastovu uchytku, ktora sa casto lame pri demontovani tapecu)

3) diody naspajkovat na vodice, v rozvrhnutych rozostupoch (mozete napr. nastrkat diody do tapecu, zahnut a zastrihnut nohy a naspajkovat priamo tu pre dodrzanie rozostupov) a zaizolovat (buzirky+paska), rovnako rezistor, diody sa vlepia do dier silikonom

4) svetlo na hrane je zlozene z 5 diod spajkovanych dohromady (do serie), izolovane a vlepene

5) vedenie je spojene a ukoncene konektorom s transilom, volne kable prilepene paskou o tapec

6) protikus pripojeny na konektor svetielka vo dverach (na prvom obrazku je ten spravny), odstranil som izolaciu a prispajkoval + opat zaizoloval

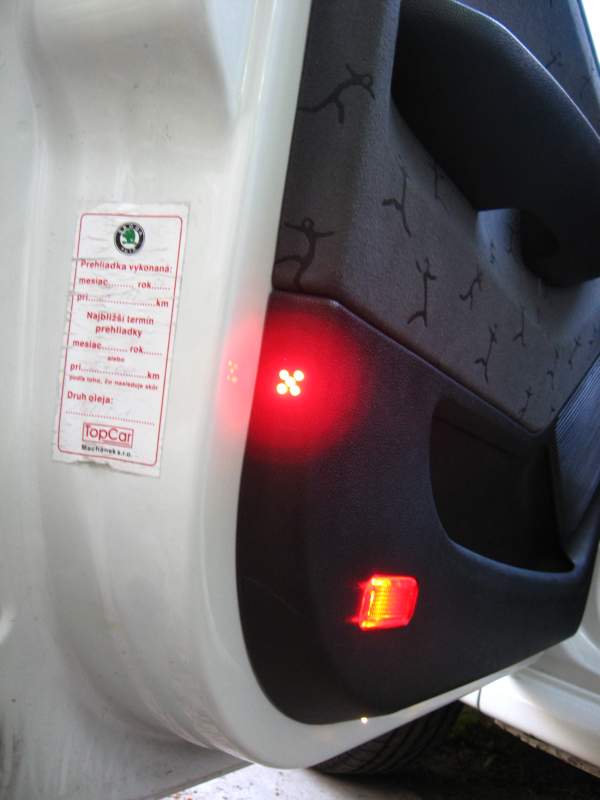

Uz iba zlozit tapec v opacnom poradi naspat (pripadne polamane uchytky nahradit), pripojit kabelaz, tiahla, povodne svetielko... a mame HOTOVO



Autor: pinoccio
