Montáž parkovacích čidel Škoda Fabia 2

Montáž originálních parkovacích čidel

Potřebné ingredience :

Parkovací systém určený pro Fábii II nebo Roomstera.
Vrtačku s vhodným vrtákem o průměru 26mm (já naměřil přesně 26,3mm).
VAG na reset Gateway (nemusí být vždy potřeba).
Aspoň jednu pravou ruku (pokud máte dvě levý tak s tím dělat nejde).

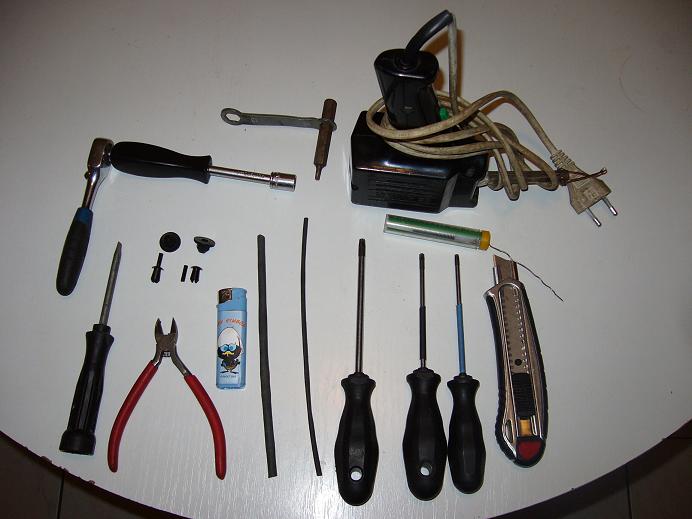

Nářadí torxy, 10 klíč, plochej šroubovák na vycvakávání plast. trnů, pájku, cín , smrštitelnou termobužírku at to trochu vypadá, plast matky na přichycení jednotky, a plastové nýti na přichycení repráčku.

plast nýt - N 038 501 2 2ks
plast. matka - 171 201 969 2ks

1/ zkontrolujte zapojení na hnědém konektoru
PIN 1 červeno/ žlutá svorka 30 (stálé napětí) napojí se na pojistku č. 22 v pojistkovém boxu
PIN 2 a 4 repro
PIN 5 oranžovo zelená - CANH-Komfort napojil jsem na centrální jednotku do černé 18ti pinové svorkovnice na PIN č.12 (barva by měla souhlasit)
PIN 6 oranžovo/hnědá - CANL-Komfort - napojil jsem na centrální jednotku do černé 18ti pinové svorkovnice na PIN č. 9 (barva by měla souhlasit)
PIN 9 černo/fialová svorka 15 (spínané napětí) napojí se na pojistku č. 9
PIN 12 hnědá svorka 31 (kostra) napojí se na kostřící bod na nad lampou nebo na konektor zásuvky 12V v kufru

Montáž:

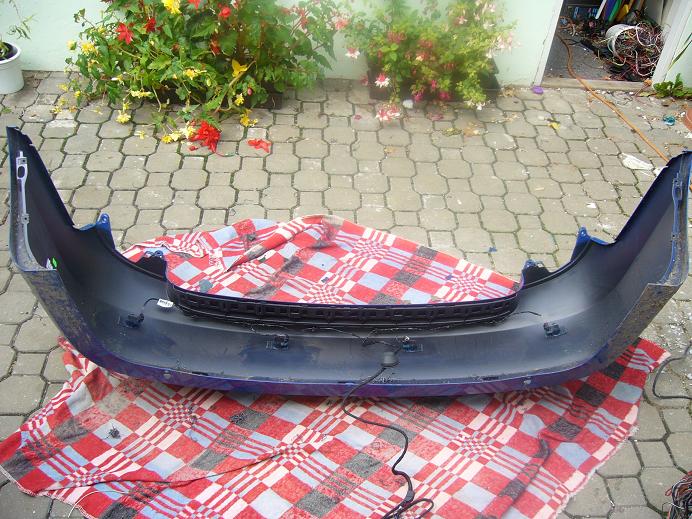

Sundáme nárazník - obr. 1-2-3, musí se sundat i lampy pod kterými jsou dva šrouby, lampu zevnitř drží velký plast. šroub.

Vyvrtáme otvory na naznačených místech nalepíme čidla úchyty na kabeláži zacvaknem do horní lišty v nárazníku kabel protáhneme místo gumové záslepky v čele kufru plst který jej kryje drží dvě plast. matky na 10tku klíč a pak se trhem vzhůru oddělá.

parkovací čidla

parkovací čidla

parkovací čidla

V kufru rozděláme levou bočnici včetně horních sloupků,opatrně na lampičku při oddělávání bočnice pak odtrhneme prahovou lištu a rozděláme celej B sloupek kde přiděláme repráček na plastové nýty.

Pak napojíme napájení do pojistkového bloku a CAN na BSG \(centrální jednotku), pojistkový blok drží na dvouch šroubcích, BSG je zacvaknuta a vsunuta nahoru .

parkovaci cidla skoda fabia

Autor: Vaša http://www.cardiagnostik.cz/
